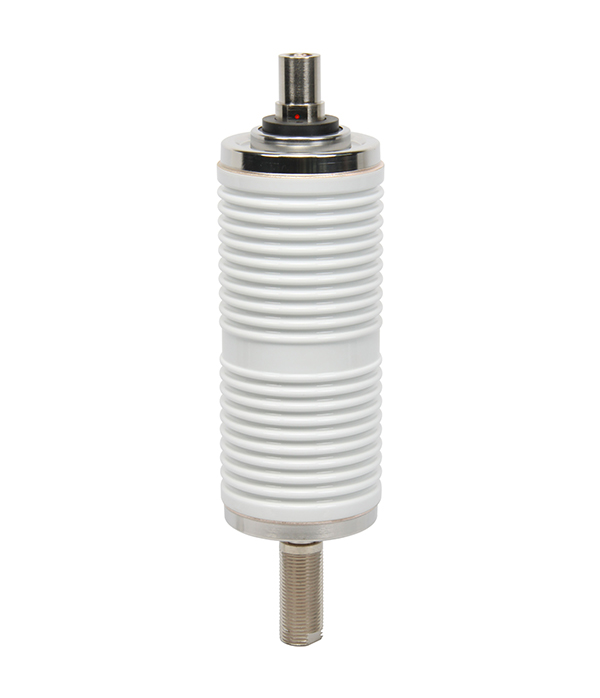

型號：VITD24/1250-20
類型：戶外斷路器用真空開關管
品牌：大禹漢光(Dayu Hanguang)
產地：湖北孝感
廠家：湖北大禹漢光真空電器有限公司
價格：面議/電詢
| 主要技術參數 | ||
| 電壓參數 | ||
| 額定電壓(Ur) | kV | 24 |
| 額定短時(1min)工頻耐受電壓(Ud) | kV | 79 |
| 額定雷電沖擊耐受電壓(峰值)(Up) | kV | 145 |
| 額定頻率 | Hz | 50 |
| 電流參數 | ||
| 額定電流 | A | 1250 |
| 額定觸頭壓力下限時的回路電阻 | μΩ | ≤30 |
| 額定短路開斷電流 | kA | 20 |
| 額定短路開斷電流開斷次數 | Times | 30 |
| 額定短時耐受電流 | kA | 20 |
| 額定短路持續時間 | s | 4 |
| 額定峰值耐受電流(Ip) | kA | 50 |
| 額定短路關合電流(lIMc) | kA | 50 |
| 額定電纜充電開斷電流(Ic) | A | 25 |
| 額定單個電容器組開斷電流 | A | 400 |
| 額定背對背電容器組開斷電流 | A | 400 |
| 機械參數 | ||
| 運動部分質量 | kg | ≤1.5 |
| 觸頭自閉力 | N | 120±50 |
| 額定開距下的觸頭反力 | N | 190±60 |
| 對開關機械特性需求 | ||
| 觸頭開距 | mm | 12±1 |
| 平均分閘速度(觸頭閉合位置~75%開距) | m/s | 1.5±0.2 |
| 平均合閘速度(30%開距~觸頭閉合位置) | m/s | 0.8±0.2 |
| 額定觸頭壓力 | N | 2000±200 |
| 觸頭初壓力 | 1400±150 | |
| 觸頭合閘彈跳時間 | ms | ≤2 |
| 觸頭合閘和分閘不同期 | ms | ≤1 |
| 分閘觸頭反彈幅值 | mm | ≤2 |
| 壽命 | ||
| 儲存期 | years | 20 |
| 機械壽命 | Times | 10000 |
| 觸頭允許磨損厚度 | mm | 3 |
